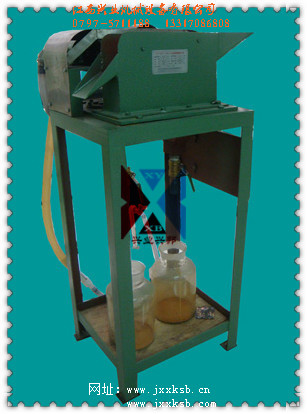

XCT型隔膜式跳汰機
您現在的位置:首頁 > 產品展示

  XCT型隔膜式跳汰機


  一、XCT型隔膜式跳汰機用途:

  XCT型隔膜式跳汰機用于重力選礦,重力選礦是基于礦石的比重不同,在介質中沉降速度亦異,利用礦物重量上的差別,而完成礦?;旌衔锏姆謱舆x別工作。本產品由原地礦部指定企業生產,執行行業標準。

隔膜式跳汰機適于選別黑色和有色金屬、化學、建筑等方面的實驗研究之用。

  二、XCT型隔膜式跳汰機技術參數:

型號規格

單位

XCT100×150

XCT200×300

跳汰室長度

mm

150

300

跳汰室寬度

mm

100

200

跳汰室數

(個)

2

2

跳汰室面積

m2

0.03

0.06

偏心最大沖程

mm

≤20

≤32

給礦粒度

mm

≤3

≤6

每分鐘沖次

1/min

420

346

處理能力

kg/h

20-70

≤700

篩下水的最大量

L/S

0.117

0.117

篩上水的最大量

L/S

0.10

0.10

電機功率

kw

0.4

0.75

外形尺寸

mm

752×520×1312

1110×520×1312

重量

kg

150

175

  三、XCT型隔膜式跳汰機結構原理:

  隔膜式跳汰機,如圖一所示,它上部為長方形,而下部為角錐形的洗礦槽12,兩個相連,裝在機架3上構成一體,各槽各有跳汰區A、B和隔膜區C,在A、B兩區之間用不到底的隔板分開。各槽共助于同一傳動裝置4,配水活瓣5,如圖二所示,及補助水管6,跳汰區上部跳汰過程靠隔膜往復運動造成水的鼓動來進行礦物分選,隔膜下沖時,在篩板下面供給補助水,補助水用配水活瓣5來調節,活瓣5與隔膜7的動作是同步的,當隔膜下降時活瓣關閉,水不進入跳汰機中,但隔膜上升時,活瓣啟開因此,減少了跳汰機內下降水流的作用。

  槽體是灰口鐵鑄造而成,隔膜7乃固定在槽體水平鐵墊8上密封而不漏,隔膜借助于偏心連桿910及隔膜連桿11與杠桿12相連接,并由杠桿12獲得往復運動,因而在工作室造成相應的鼓動,杠桿又與套在軸13上的偏心連桿相連接,軸14由電動機15,通過三角皮帶16及皮帶輪17代動。

  各室的高度不同而成階梯形,原礦經給礦槽18送入跳汰室,基于礦物比重不同,被水驅動而分別排出,沉入下層的是比重大的礦物經過截門19膠管20(膠管長度需根據實際使用條件決定)進入排礦瓶21,在上層比重小的礦物沿溢流槽22流出。

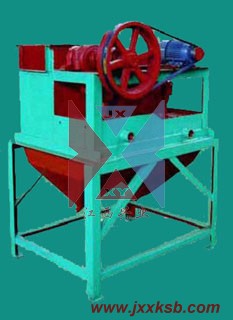

LTP、LTA型隔膜跳汰機



  一、LTP、LTA型旁動隔膜跳汰機用途:

  旁動隔膜跳汰機,基本由Denver型跳汰機改制而成。其床層比較穩定,選別效果較好,隔膜與傳動裝置在跳汰機定一側,維修方便,但其占地面積和設備重量都比相同篩面規格的其他跳汰機大,動力消耗出略高,多用粗選及精選作業,適宜的分選粒度為12-0.1mm,廣泛用于選別、金、銀、鎢、錫、鉛、鋅、錳、鐵等重金屬礦。

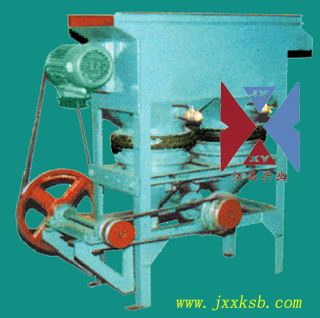

  LTA型下動圓錐隔膜跳汰機

  下動圓錐隔膜跳汰機的隔膜位于跳汰室槽體圓錐部分和可動錐之間,故動力消耗少,重產物排出暢通。缺點是床層松散較差,選寬級別礦石時,粗粒級的回收較差。

俗稱米哈諾布爾型,一般用于6mm以下礦石的粗選作業,廣泛用于選別、金、銀、鎢、錫、鉛、鋅、錳、鐵等重金屬礦。

   二、LTP、LTA型旁動隔膜跳汰機技術參數:

型號規格

截面形狀

單室面積

沖程

沖次

給料粒度

處理能力

耗水量

功率

質量

m2

mm

r/min

mm

t/h

t/h

kw

t

LTP34/2旁動式

矩形

0.135

0-25

320-420

0.2-12

2-6

10

1.1

0.75

LTA55/2下動式

矩形

0.25

0-25

250-350

5

1-5

20

1.1

0.6
